OCN-VP8000 边缘融合控制器

产品简介：

        OCN-VP8000系列融合控制器是基于多投影边缘融合而开发的一款图像处理器，多投影边缘叠加产生融合带，通过OCN-VP8000融合控制器处理形成超大面积无缝边缘融合显示系统，是系统的核心图像处理设备。OCN-VP8000住在颜色调整、边带羽化、几何校正、暗场补偿等融合技术于一身，内置了多画面拼接及边缘融合处理功能，可实现4K超高清数据采集、信号切换、图像预监多种功能应用，最大限度的简化了系统结构，是专业的图像边缘融合处理产品，可适用于会议室、操作室、仿真室、展览展示以及多种以投影显示为主的环境。

功能特点：

    ◆ 采用纯硬件FPGA阵列、底板交换技术，启动时间小于5s；

    ◆ 支持模块化热插拔结构，方便系统升级维护；

    ◆ 支持单路采集包括：1920x1080@60Hz、1920x1200@60Hz、3840x2160@30Hz在内的多种超高分信号；

    ◆ 采用4段4色16阶融合羽化处理；

    ◆ 可实现几何矫正、边缘羽化、颜色调整、暗场补偿等多种融合处理；

    ◆ 采用几何校正为二次曲线，其基准点个数任意设置；

    ◆ 融合边界线为二次曲线，支持羽化曲线匹配；

    ◆ 支持融合边界曲线和几何边界曲线完全独立调整，互不干涉；

    ◆ 所有信号均可在显示屏幕任意移动、叠加、绽放、画中画等功能；

    ◆ 支持任意输出通道可显示1、4、6、8、9、12、16任意格式的信号窗口；

    ◆ 支持任意角度旋转融合，支持3D主被动立体、平面、心如蝶梦、多封面+地面复合投影；

    ◆ 支持可视化控制管理；

    ◆ 支持128种场景模式任意调用；

    ◆ 支持包括网络、RS232串口、面板按钮、红外、中控等多种控制方式；

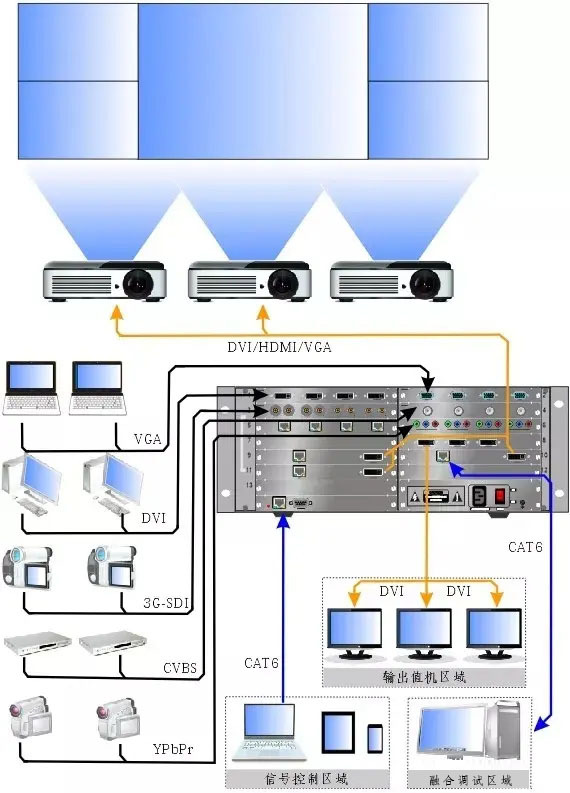

系统结构：
